本(ben)儀(yi)器(qi)適用(yong)于汽車安全玻(bo)(bo)璃(li)(li)(li)的邊(bian)(bian)緣和(he)近邊(bian)(bian)緣應(ying)力(li)測(ce)量的反射(she)式邊(bian)(bian)緣應(ying)力(li)測(ce)量儀(yi)。該儀(yi)器(qi)解(jie)決了汽車前風窗夾(jia)層(ceng)玻(bo)(bo)璃(li)(li)(li)、汽車鋼(gang)(gang)化玻(bo)(bo)璃(li)(li)(li)因邊(bian)(bian)部含(han)有裝飾黑邊(bian)(bian)、幕(mu)墻鋼(gang)(gang)化玻(bo)(bo)璃(li)(li)(li)邊(bian)(bian)部因含(han)陶瓷涂(tu)層(ceng),而無法(fa)進(jin)行(xing)對邊(bian)(bian)緣應(ying)力(li)進(jin)行(xing)無損測(ce)量的問題。傳統的處理方法(fa)為用(yong)氫(qing)氟酸或砂布(bu)去除涂(tu)層(ceng)，然后測(ce)量邊(bian)(bian)緣應(ying)力(li)。該儀(yi)器(qi)符合GB9656-2003 《汽車用(yong)安全玻(bo)(bo)璃(li)(li)(li)》和(he)GB/T 18144-2008《玻(bo)(bo)璃(li)(li)(li)應(ying)力(li)測(ce)試方法(fa)》的要求。

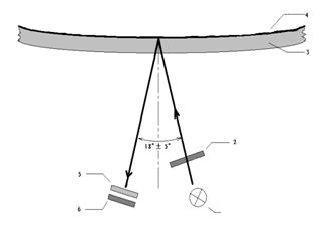

儀(yi)器(qi)測量(liang)原理采用(yong)森(sen)納(na)蒙特補償法(Senarmont)。該儀(yi)器(qi)利用(yong)反(fan)(fan)射式光(guang)(guang)路，將聚(ju)光(guang)(guang)系統、起偏振片(pian)以(yi)及(ji)接(jie)受(shou)反(fan)(fan)射光(guang)(guang)的檢(jian)偏振片(pian)置于試(shi)樣的同側，利用(yong)偏振光(guang)(guang)線射入玻璃后被(bei)其(qi)背面的涂層反(fan)(fan)射回來，然后通過檢(jian)偏振片(pian)觀察到(dao)的干涉(she)條(tiao)紋進行邊緣應力(li)定(ding)量(liang)測量(liang)。如右圖。 光(guang)(guang)源(Light Source) 2.起偏器(qi)(Polarizer) 3. 玻璃試(shi)樣(Glass) 4. 涂層(Coating) 5. 1/4波片(pian)(Quarter Wave Plate) 6.檢(jian)偏器(qi)(Analyzer)

主要技術參數:

• 光纖冷光源：150W鹵鎢燈(deng)，光強(qiang)連續可(ke)調;

• 光(guang)纖的規(gui)格: Φ6×1.5m;

• 起偏振照明面積連續可調(diao);

• 檢(jian)偏振鏡(jing)和1/4波片通光直徑：100mm;

• 全波(bo)片通(tong)光直徑:60mm;
